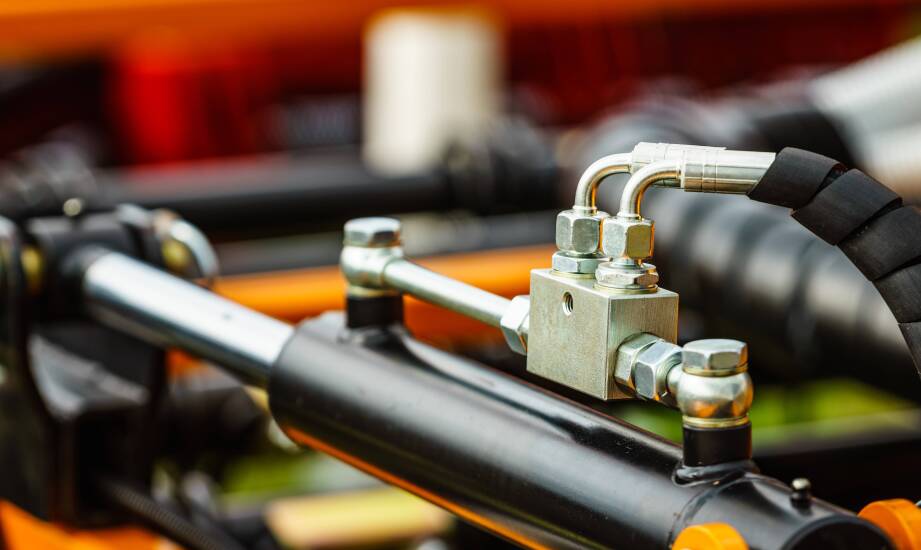

Etapy projektowania układu hydraulicznego dla maszyn metalowych, od obciążeń po testy uruchomieniowe

Zastosowanie gotowego układu prosto z katalogu producenta rzadko sprawdza się w przypadku zaawansowanych maszyn metalowych. Urządzenia takie jak prasy krawędziowe czy potężne giętarki charakteryzują się unikalnym cyklem pracy. Wymagają one przenoszenia ekstremalnych obciążeń dynamicznych, często w warunkach wysokiej temperatury panującej w hali produkcyjnej. Dlatego przygotowanie całego systemu zawsze rozpoczyna się od wnikliwego zebrania dokładnych danych procesowych. Inżynierowie muszą pozyskać precyzyjne informacje o wymaganych siłach pchających i ciągnących. Znaczenie ma również całkowita długość skoków poszczególnych elementów wykonawczych. Niezbędne jest określenie dokładnego czasu trwania pojedynczego cyklu pracy maszyny. Do tego dochodzi jeszcze temperatura otoczenia oraz dość twarde ograniczenia przestrzenne dotyczące samej zabudowy. Zignorowanie choćby jednego z tych parametrów na wczesnym etapie skutkuje późniejszymi awariami w trakcie eksploatacji.

Przeczytaj również: Serwerownie mobilne: Kluczowe zalety dla firm w dynamicznym środowisku biznesowym

Od analizy danych do wyboru sterowania

Zebrane na początku parametry determinują wybór wszystkich kluczowych elementów zasilających i sterujących. Wymagana przez maszynę siła bezpośrednio wpływa na ostateczną średnicę tłoka. Ogólna zasada jest stosunkowo prosta: im większa powierzchnia czynna elementu, tym mniejsze ciśnienie wystarczy do osiągnięcia zadanego nacisku. Z kolei źródło zasilania, czyli pompę, dobiera się pod kątem maksymalnego przepływu cieczy roboczej. Trzeba tu uwzględnić specyficzne tempo cyklu oraz ewentualne obciążenia szczytowe prasy. Kierunek przepływu oleju kontrolują rozdzielacze, a prędkość ruchu nadzorują specjalne zawory dławiące. W wymagających aplikacjach przemysłowych stosuje się zawory proporcjonalne do płynnej zmiany przepływu w zależności od sygnału elektrycznego.

Przeczytaj również: Jakie są koszty związane z uzyskaniem białych certyfikatów?

Właściwie zaprojektowana hydraulika siłowa opiera się w całości na klasycznym prawie Pascala. Ciśnienie wywierane na ciecz zamkniętą w układzie przenosi się równomiernie na wszystkie dostępne powierzchnie. Taki fizyczny mechanizm umożliwia wielokrotne pomnożenie początkowej siły wejściowej na wyjściu. Wiedza o tym dokładnym rozkładzie pomaga odróżnić od siebie trzy główne typy problemów technicznych. Mogą one dotyczyć niedoboru energii z pompy, wadliwego sterowania kierunkiem albo samego wykonania ruchu przez zewnętrzny siłownik. Firma Utech Technics przygotowuje zindywidualizowane projekty maszyn i układy napędów dla przedsiębiorstw z sektora metalowego. Wykorzystanie własnego parku maszynowego CNC ułatwia precyzyjne wytworzenie dopasowanych komponentów w oparciu o specyfikację techniczną inwestora.

Przeczytaj również: Rola monitorowania przepływu sprężonego powietrza w utrzymaniu standardów jakości

Minimalizacja strat energii i optymalizacja serwisu

Tworzenie schematu wymaga przewidzenia naturalnych strat ciśnienia występujących wprost na przewodach oraz złączkach. Zastosowanie zbyt cienkich rur zawsze powoduje ogromne opory przepływu i nadmierne nagrzewanie oleju roboczego. W przypadku stacji zasilających o bardzo wysokiej wydajności straty cieplne sięgają często nawet jednej trzeciej całkowitej mocy pompy. Z tego powodu inżynierowie rozmieszczają poszczególne elementy z myślą o późniejszym łatwym dostępie dla mechaników. Niezbędne staje się również wygospodarowanie bezpiecznej przestrzeni na bezpieczny montaż wydajnej chłodnicy. Z kolei potencjalne pułapki powietrza oraz same punkty odpowietrzania planuje się w najwyższych strefach całej konstrukcji.

Po mechanicznym zmontowaniu i uruchomieniu układu najszybciej ujawniają się typowe błędy obliczeniowe. Zbyt wolna reakcja elementów wykonawczych wynika zazwyczaj z drastycznego niedoboru przepływu generowanego przez pompę. Może to być również skutek silnego zapowietrzenia z powodu braku dedykowanych zaworów wentylacyjnych. Niestabilny lub szarpany ruch tłoczyska wyraźnie wskazuje na silne zabrudzenie precyzyjnych szczelin w rozdzielaczach. Czasem winę ponoszą po prostu naturalnie zużyte uszczelnienia wewnętrzne siłowników. Przegrzewanie się płynu hydraulicznego pojawia się najczęściej przy niedopasowanej mocy systemu chłodzenia lub podczas długotrwałych przeciążeń maszyny. Trudne odpowietrzanie znacznie komplikuje pierwszy rozruch prasy, wymuszając nieplanowane zastoje produkcyjne.

Prawidłowe zdefiniowanie obciążeń i wyeliminowanie błędów konstrukcyjnych już na etapie szkiców decyduje o długoterminowej stabilności całego systemu. Dopracowany projekt przekłada się na ciągłą i niezawodną pracę maszyny, nawet w wymagającym trybie wielozmianowym. Ogranicza to ryzyko wystąpienia nagłych skoków ciśnienia oraz zjawiska kawitacji niszczącego drogie podzespoły. Przemyślana architektura przepływu cieczy minimalizuje też potrzebę wprowadzania kosztownych modyfikacji już po faktycznym wdrożeniu sprzętu na halę. Zakład produkcyjny zyskuje dzięki temu całkowitą pewność, że urządzenie osiągnie zakładaną wydajność bez niepotrzebnych przerw technologicznych.
